MAQUINA SERRAR RANURAR TRASTES DIAPASONES
=============================
La
máquina sirve para serrar/ranurar todos los alojamientos trastes en los
diapasones guitarras de una vez, y está compuesta por:
BANCADA:
========
- Armazón máquina con soporte gomas patas.
- Bancada colocación diapasón accionable manualmente movimiento frontal
con rodamientos lineales, regulable verticalmente fácilmente en altura
mediante husillos y tornillos fijación.
-
Mordaza presión para sujeción mango/diapasón, y soportes/apoyos barras
pletinas movibles y fijables para diferentes tiros guitarras.
- Con sistema sujeción desmontable fácil para cambio de diferentes modelos de ejes.
- 1 motor transmisión al árbol mediante polea correa Poli-V, con
base tensora, y protectores correa.
- Chapa recogedora en ángulo para el corte serrín.
- Instalación eléctrica cofre marcha paro salvamotor..
- Protección superior en material policarbonato transparente según forma.
Y EJEs:
=====
#
Un (1) eje arbol para discos sierras ranurar trastes diapasones para
tiro 650 (o a definir), con su eje, sus anillos de acero calibrados de
precisión separadores sierras, rodamientos y soportes para enganche,y
polea poliV. Montado con XX (19) discos sierras sierras acero
incluidos, comprobados y numerados.
Explicación:
La máquina está pensada para colocar un diapasón o una guitarra con
diapasón ya pegado encima de unas pletinas con bridas que hacen de
soporte que se desplazan horizontalmente y se fijan dependiendo del
tiro/modelo a realizar,
Consta también de una mordaza presión que sujeta el conjunto (diapasón o guitarra) a ranurar.
El sistema por el cual se hacen las ranuras en los diapasones consta de
un eje arbol en acero calibrado de precisión con discos sierras
montados en él, montados con anillos de acero numerados y calibrados
con control de errrores centro a centro, para el tiro en cuestión por
ejemplo 650, con apoyo en las puntas mediante soportes "calisetes"
rodamientos guiados y fijados para el cambio fácil y sin holguras.
La
forma de cambiar el eje es quitando unos tornillos y apartando un
poco la correa polyV de arraste eje motor cada vez que se tenga
que cambiar el eje para otro modelo, ejemplo 660, colocar el eje nuevo,
colocar correa y apretar tornillos, sin darse prisa en 3 minutos cambio.
La máquina lleva a su vez en los extremos dos reguladores husillos que
permiten variar la profundidad del ranurado en el diapasón.
Así mismo contiene en superficie una protección de policarbonato
transparente recortada en forma, que aparte de proteger el sistema eje
discos en rotación, permite junto con la chapa inclinada recoger el
polvo que se vaya a realizar.
Modo de empleo: calibrar la
altura y los topes "0" del diapasón sólo la primera vez, colocar el
producto a ranurar, botón (1), palanca de movimiento y se ranura los XX
trastes en este caso los 19, se pulsa el botón (0), paro, diapasón
ranurado.

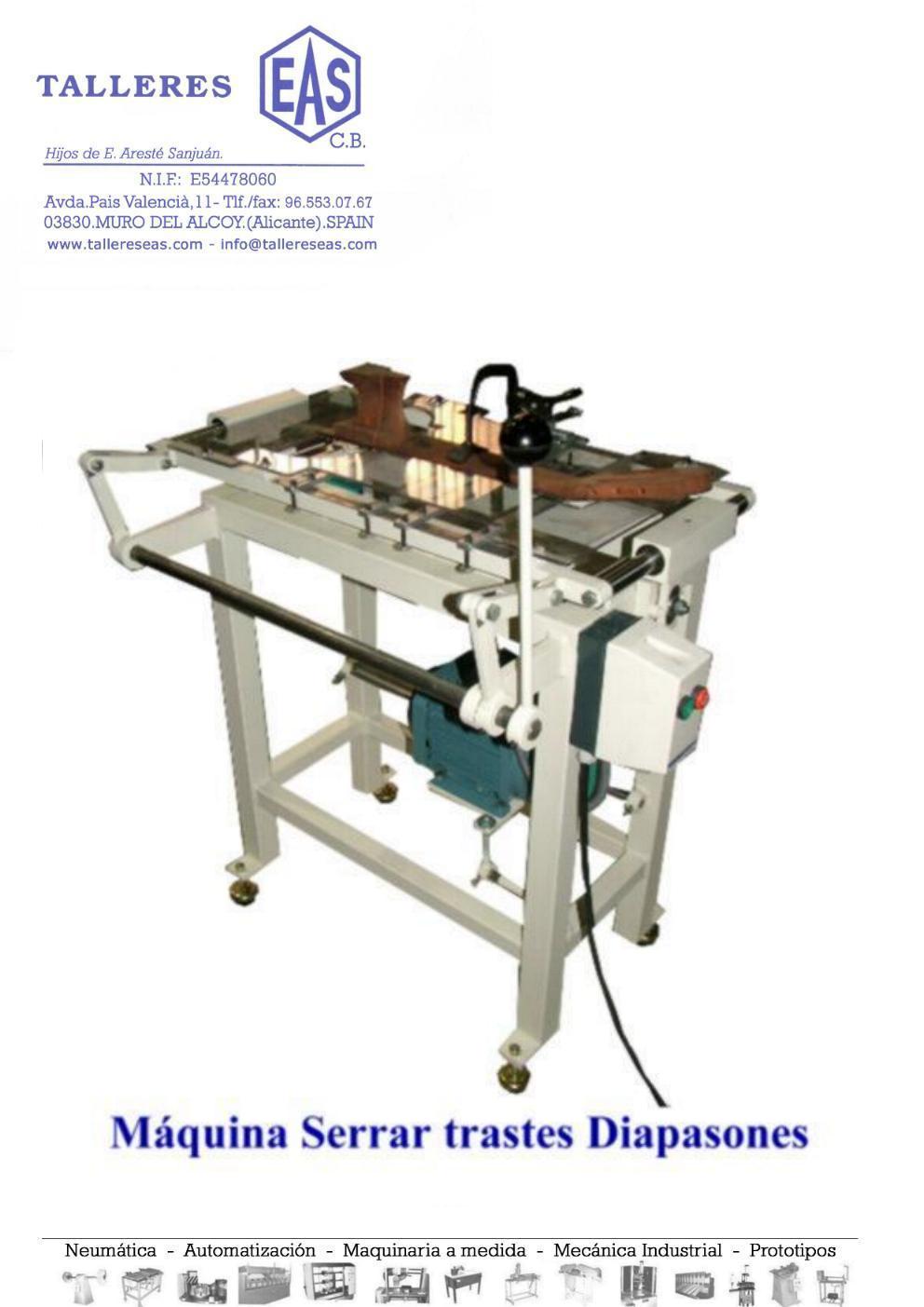

La fotografia muestra un mango guitarra con diapasón , pero normalemente se ranura con la guitarra ya terminada.
